2節串聯鋰電池移動電源如何實現充放電管理？
來源：至為芯科技 時間：2023-04-28 13:55
市場上很多2串的產品應用會附帶移動電源功能（例如戶外藍牙音箱，馬燈，充氣泵，車用吸塵器等），需要輸入6~7.4V，對外輸出5V的相關方案。根據這個原理我們制定出了一個方案應用：
5V2A規格：IP6536_2A_NUV
5V1A規格：IP6536_1A_NUV
支持6V輸入時，有5V輸出。
1、關了輸入欠壓保護功能，以支持6V輸入，可以有輸出；
2、開了EN功能，即PIN2復用為EN功能，內部由上拉，為高時，IP6536開啟；
3、支持單USB口輸出。
市面上的戶外2串藍牙音箱等移動類產品需求最多，都是分離器件的搭配：MCU+2串充電+DCDC+移動電源芯片，現在通過使用英集芯IP2326+IP6536就可以實現充放電。

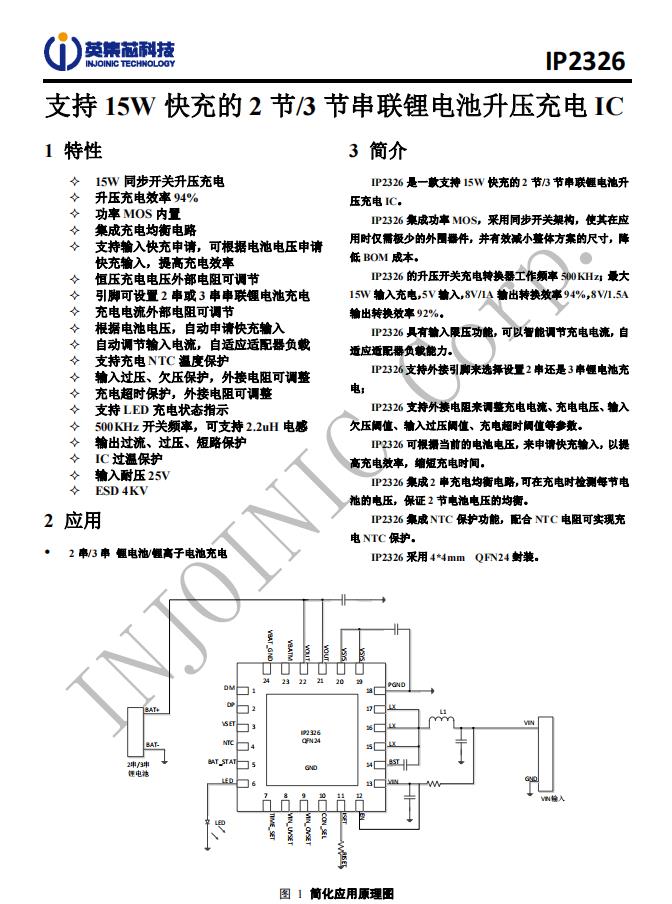

IP2326：
英集芯IP2326支持15W快充的2 節/3節串聯鋰電池升壓充電，集成功率 MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
IP2326的升壓開關充電轉換器工作頻率500KHz，最大15W輸入充電，5V輸入，8V/1A輸出，轉換效率94%，8V/1.5A輸出，轉換效率92%；具有輸入限壓功能，可以智能調節充電電流，自適應適配器負載能力?？筛鶕?jù)當前的電池電壓申請快充輸入，提高充電效率，縮短充電時間；集成NTC保護功能，配合NTC電阻可實現充電NTC保護。

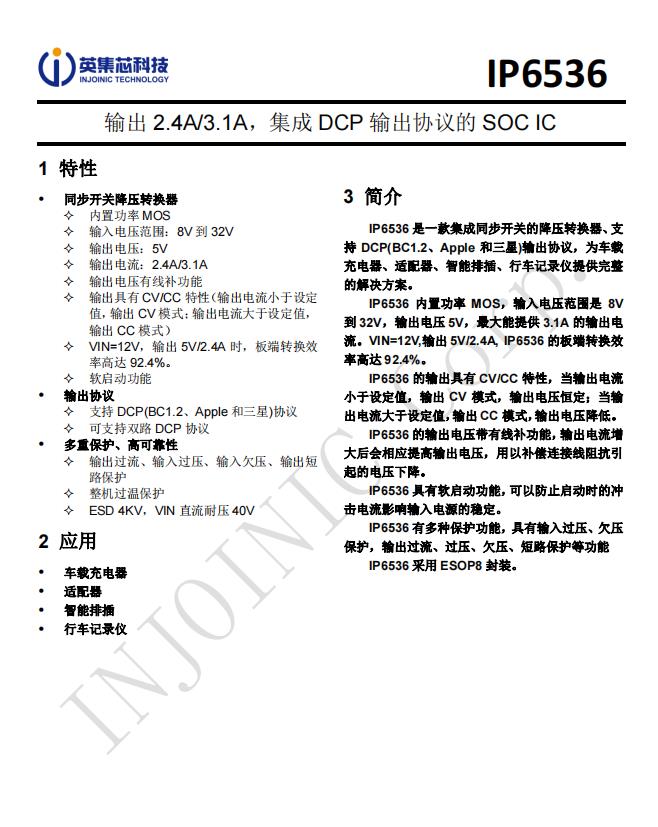

IP6536：
英集芯IP6536支持DCP（BC1.2、Apple和三星）輸出協議，內置功率MOS，輸入電壓范圍是8V到32V，輸出電壓5V，最大能提供3.1A的輸出電流。VIN=12V，輸出5V/2.4A，IP6536的板端轉換效率高達92.4%。
IP6536的輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低；輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降；而且IP6536芯片具有輸入過壓、欠壓保護、輸出過流、過壓、欠壓、短路保護等功能。
?
