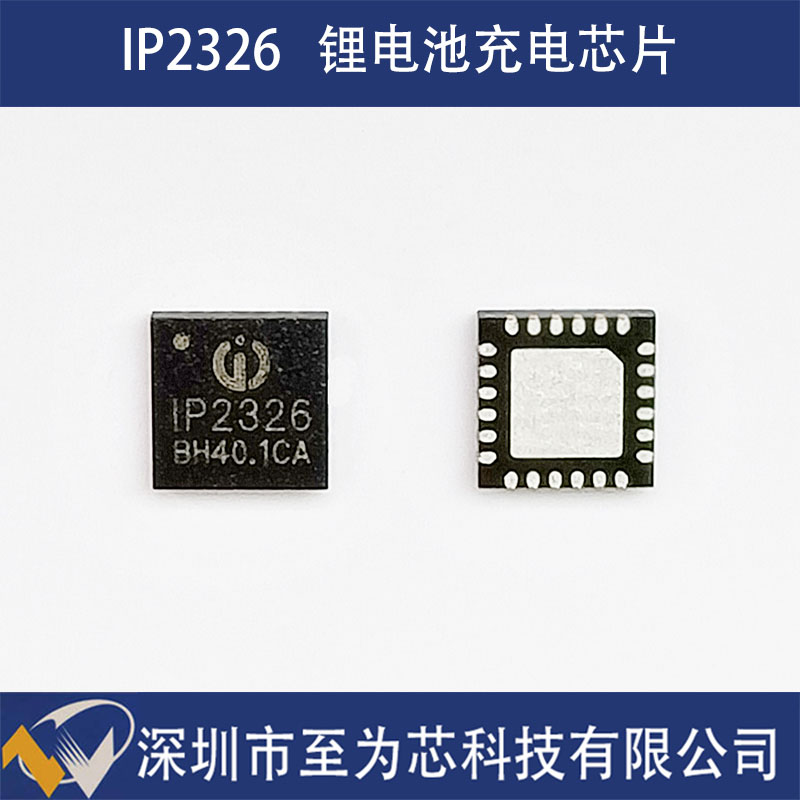

英集芯IP2326是一款應用于電動工具、藍牙音箱、萬用表、掃地機器人等充電方案的2到3串鋰電池升壓充電芯片，支持15W同步開關升壓充電，通過外接引腳選擇2節或3節電池充電模式，支持QC3.0協議，可根據電池電壓動態調節輸入電壓。5V 輸入時，8V/1A輸出效率達94%，8V/1.5A 輸出效率達92%。開關頻率500KHz，支持小電感。集成功率MOS與同步開關架構，減少外圍元件數量，BOM成本降低30%以上。采用QFN24封裝，節省PCB空間，適合緊湊型產品設計。
在鋰電池應用滲透至電動工具、智能家居、便攜設備的今天，高效、安全、緊湊的充電解決方案已成為行業剛需。英集芯IP2326作為一款專為2節/3節串聯鋰電池設計的15W同步開關升壓充電管理芯片，憑借其高集成度、智能調節、多重保護三大核心優勢，正重新定義鋰電池充電標準，成為工程師優化產品設計的首選方案。
一、高集成度設計：極簡BOM，空間與成本雙優化

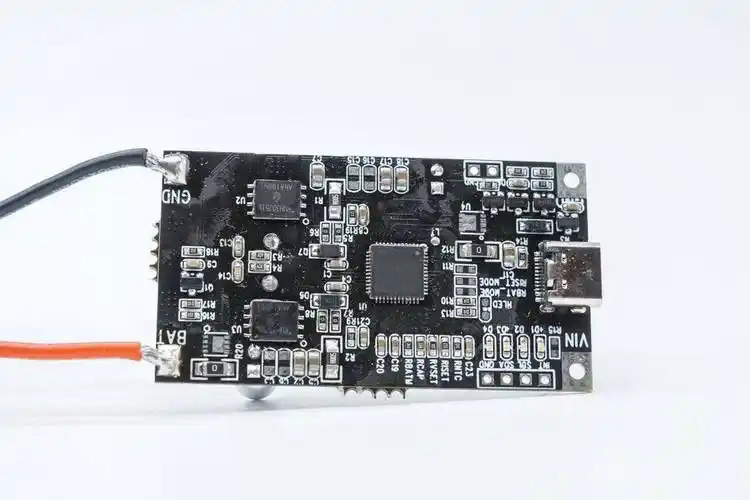

IP2326采用同步開關架構，集成功率MOS管與控制電路于一體，外圍元件數量減少30%以上，BOM成本顯著降低。其QFN24封裝不僅節省PCB空間，更支持自動化貼片生產，提升制造效率。以米家智能家用電鉆為例，IP2326被集成于手柄內部，直接通過Type-C接口實現15W快充，取代傳統專用充電器，既降低用戶成本，又減少產品包裝體積，助力品牌搶占市場份額。
技術亮點：
500KHz高頻開關：支持2.2μH小電感設計，降低EMI干擾，簡化濾波電路。
輸入耐壓25V：兼容5V/2A、9V/1.67A等主流適配器，適配性極強。
單LED狀態指示：充電中/充滿狀態一目了然，用戶交互更友好。
二、智能充電控制：效率與靈活性兼得
IP2326支持5V輸入升壓至8V/1.5A輸出，轉換效率高達94%（8V/1A輸出時），能量損失更小，充電速度更快。其智能調節功能可通過外接引腳和電阻靈活配置：
電池節數選擇：支持2串（8.4V滿電）或3串（12.6V滿電）模式，覆蓋電動工具、智能音箱等多元場景。
參數動態調整：充電電流、電壓、輸入欠壓/過壓閾值、超時保護時間均可通過外接電阻設定，滿足定制化需求。
QC3.0協議支持：根據電池電壓動態調節輸入電壓，優化升壓效率，縮短充電時間。
應用案例：

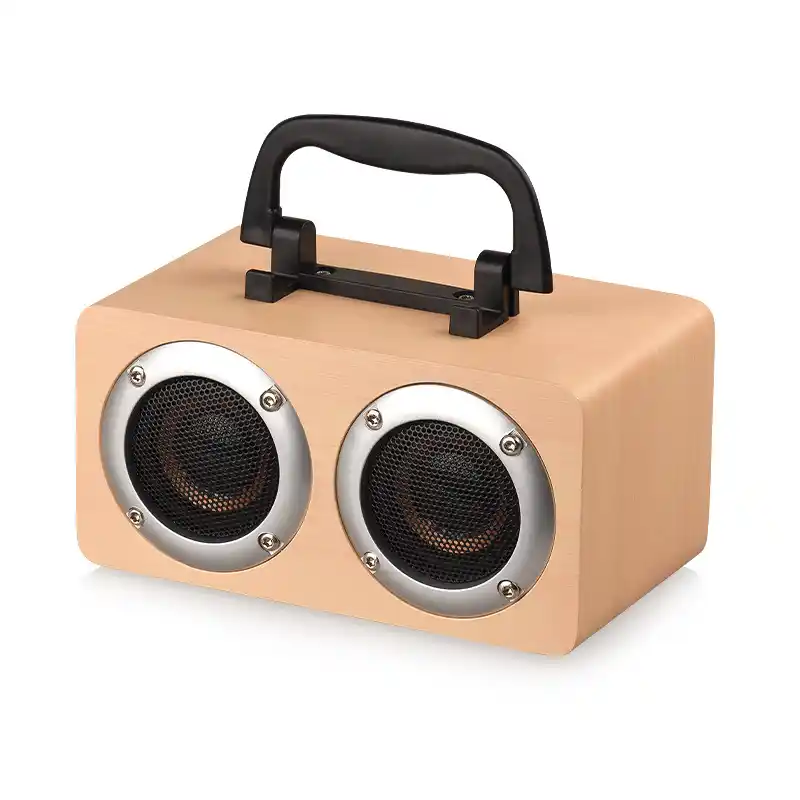

某便攜式藍牙音箱采用IP2326，實現14小時超長續航與94%充電效率，成為市場爆款；
某品牌萬用表通過IP2326的5V升壓充電功能，直接替代9V電池供電，放電效率提升且無干擾。
三、多重保護機制：安全守護每一環節
IP2326內置10重安全防護，覆蓋充電全鏈路：
輸入保護：欠壓鎖定（UVLO）、過壓保護（OVP），防止低電壓輸入損壞電路或高電壓沖擊風險。
輸出保護：過流保護（OCP）、短路保護（SCP），確保放電安全。
電池保護：過充保護（OVP）、過放保護（UVP），延長電池壽命。
溫度保護：IC過溫保護（OTP）與NTC電池溫度監測，實時監測溫度變化，過熱時自動調整電流或停止充電。
超時保護：充電超時自動終止，避免長時間充電引發安全隱患。
場景化優勢：
在高溫工業環境中，IP2326的NTC溫度檢測功能可實時監測電池溫度，當溫度超過閾值時立即停止充電，防止熱失控；在電動工具連續作業場景中，其充電超時保護可避免電池過充，提升設備可靠性。
四、行業應用全景：從消費電子到工業設備
IP2326的卓越性能使其成為多領域充電解決方案的核心：

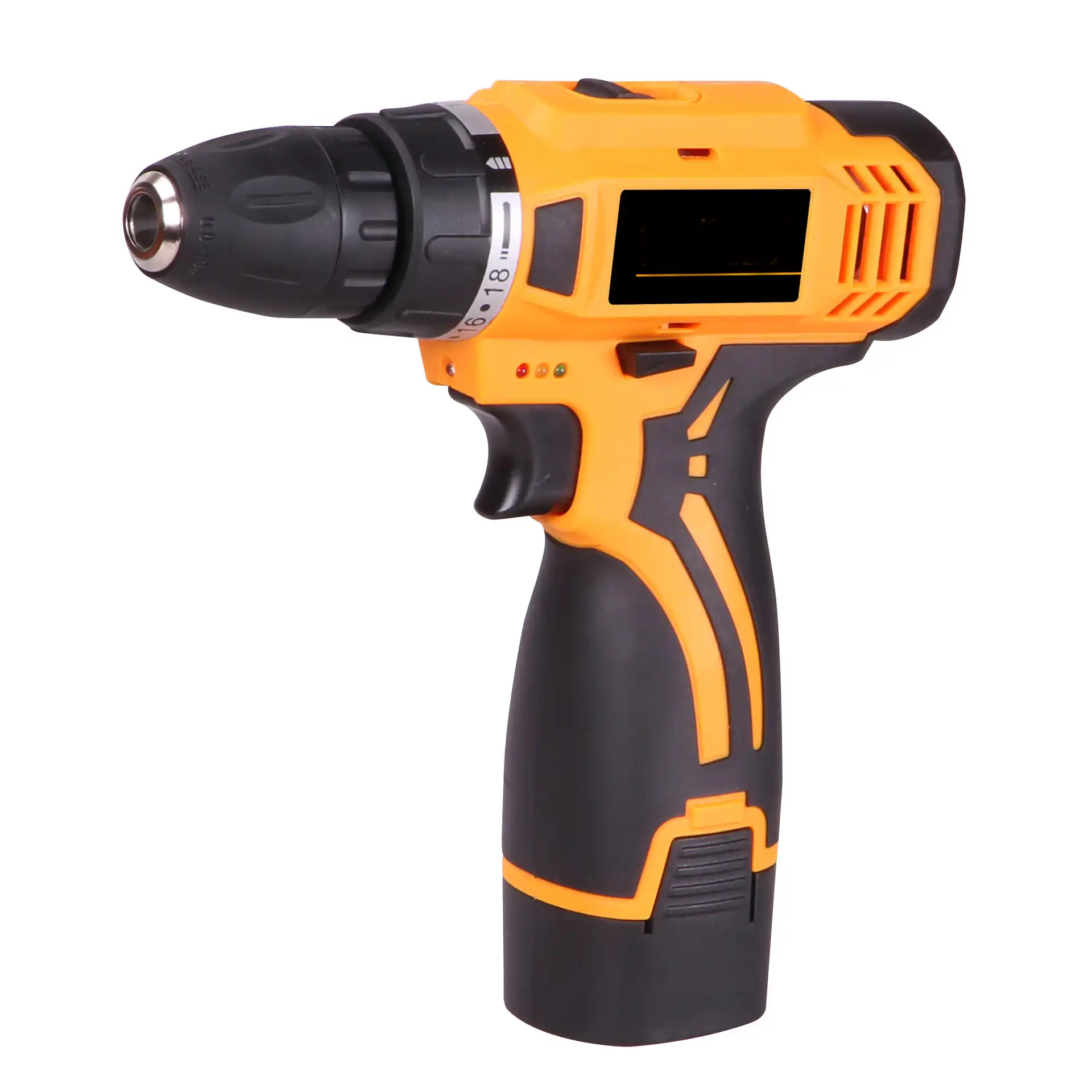

電動工具：為電鉆、螺絲刀等設備提供15W快充，充電速度媲美原裝充電器，支持Type-C通用接口，降低用戶成本。
智能家居：適配智能音箱、掃地機器人等2節/3節鋰電池供電設備，提升充電效率與安全性。
便攜設備：為藍牙音箱、萬用表等提供緊湊型充電方案，支持5V升壓充電與電池均衡功能。
五、市場競爭力：高性能與成本平衡的典范
相比傳統方案，IP2326通過單芯片實現升壓轉換、充電控制與電池保護，系統復雜度降低50%以上。其94%的峰值效率與極簡BOM設計，使產品在性價比上遠超同類競品。據充電頭網調研，電動工具市場對快充技術的需求年增長率超30%，而IP2326憑借其高集成度、智能調節、安全可靠三大特性，已成為該領域充電芯片的標桿。
結語：選擇IP2326，開啟高效充電新篇章
英集芯IP2326以技術創新重新定義鋰電池充電標準，其高集成度設計、智能充電控制與多重保護機制，為電動工具、智能家居、便攜設備等領域提供了高效、安全、緊湊的充電解決方案。無論是工程師優化產品設計，還是品牌商提升用戶體驗，IP2326都是值得信賴的選擇。
